Equipamento de telemetria ONCR — ligação e modos de instalação

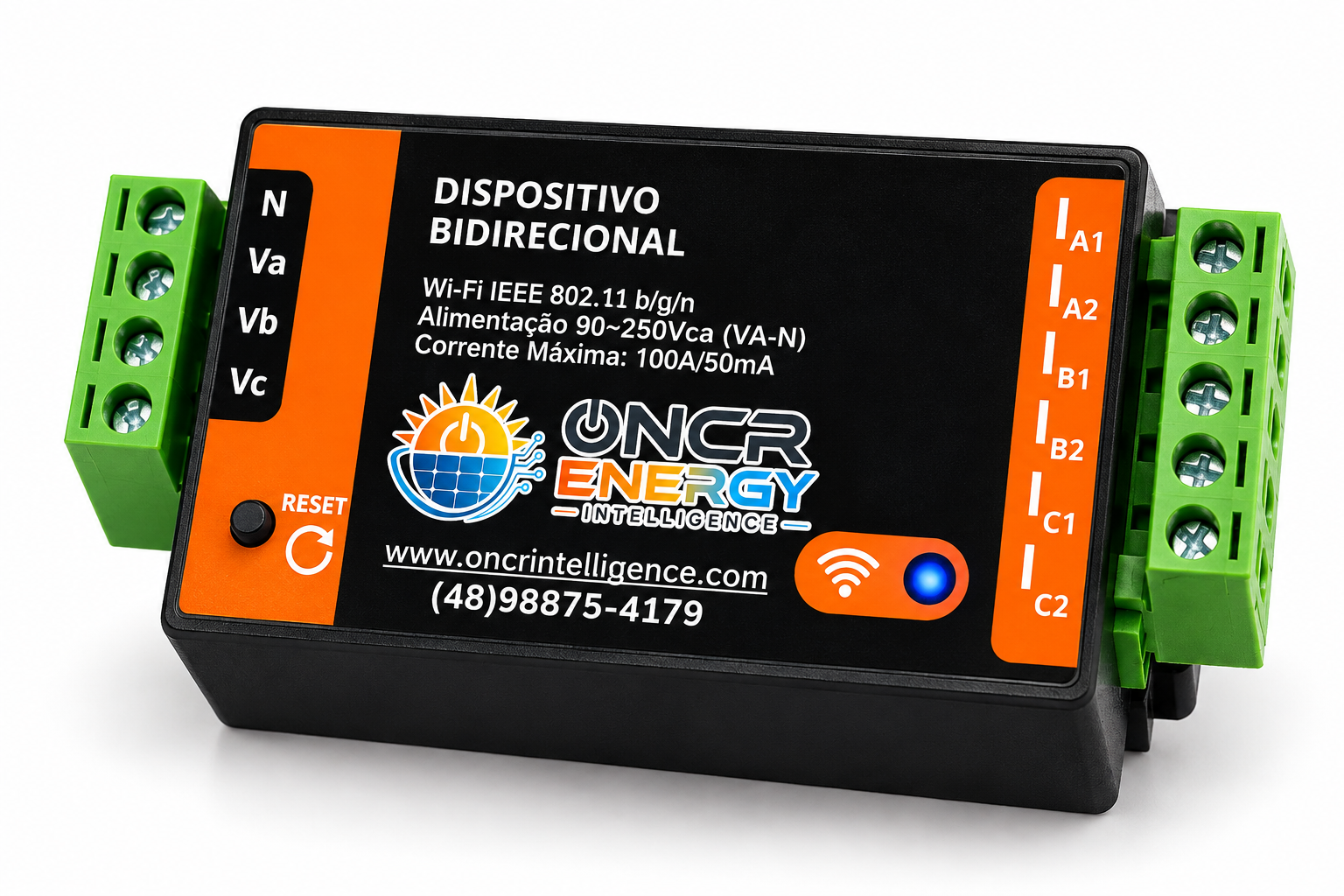

Modelo: trifásico bidirecional. Tensão por fase: 127–220 Vca. Interface: Wi-Fi.

Montagem: trilho DIN 35 mm. Material da caixa: ABS antichamas.

Tipo de instalação: fundo de painel. Conforme a especificação fornecida, não instalar em painel metálico devido à atenuação do sinal Wi-Fi.

Ligação: trifásica, 4 fios (3 fases e neutro). Alimentação: 90–250 Vca (VA–N). Comunicação: Wi-Fi IEEE 802.11 b/g/n. Corrente indicada no equipamento: 100 A/50 mA.

Modo consumo: instalado antes da carga para medir o consumo total da carga monitorada.

Modo geração: instalado na saída do inversor fotovoltaico para medir a geração de energia.

Modo bidirecional: instalado na entrada da rede da concessionária para medir a energia recebida da rede e o excedente fotovoltaico injetado. Energia exportada não equivale à geração solar total.

Instalação: o esquema fornecido indica cabos de até 1,5 mm² na alimentação do medidor. Instalação e dimensionamento dos demais circuitos por profissional habilitado, conforme o manual e as condições da instalação.

Os dados disponíveis dependem do modo de instalação e da fonte de medição conectada. A configuração atual é preservada; o cadastro destas especificações não ativa medição solar.

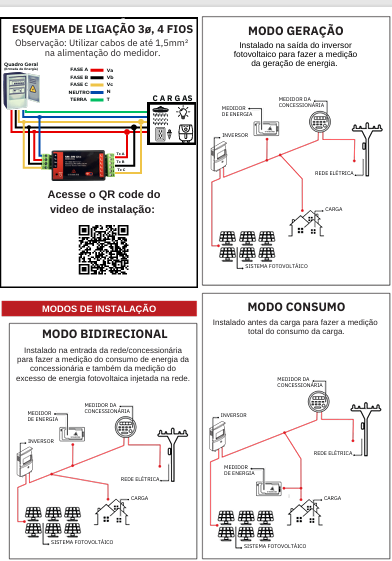

Esquema de ligação e modos de instalação
